产品描述

HL-E8004D是一种高温炉用耐高温内窥式摄像仪，可应用于各种类型的工业锅炉的炉膛火焰监视，其风冷型耐高温摄像探头可伸入2000℃炉内进行监测，系统设计可满足IIC气体组（典型为氢气、乙炔、乙烯、焦炉煤气、二甲醚等）等极为特殊的环境使用要求。

产品基于基于视频图像分析的火焰检测方法，通过对实时采集视域内视频的颜色、形状和火焰跳动形式等特征进行分析，达到燃烧器火焰的识别和检测的目的，实现加热炉燃烧器熄火状态的自动识别和告警；同时通过高清视频可实时监视加热炉内炉管、保温层、烧嘴结焦等情况。

技术特点：

●动态范围宽，能对炉内亮区暗区清晰监视
●高清视频，图像清晰
●先进的火焰图像分析算法，准确识别燃烧器熄火
●数字化网络平台，部署方便，兼容性好
●模块化设计，互换性好，安装方便

应用案例：

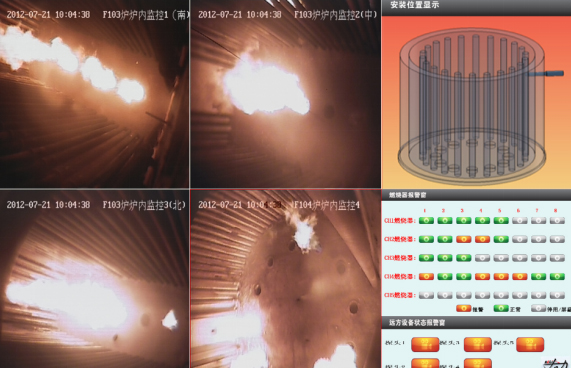

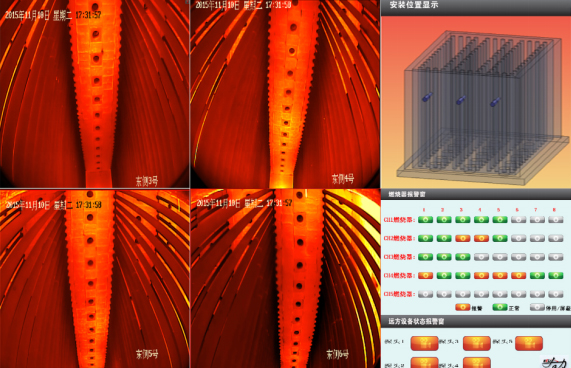

制氢转化炉

圆炉

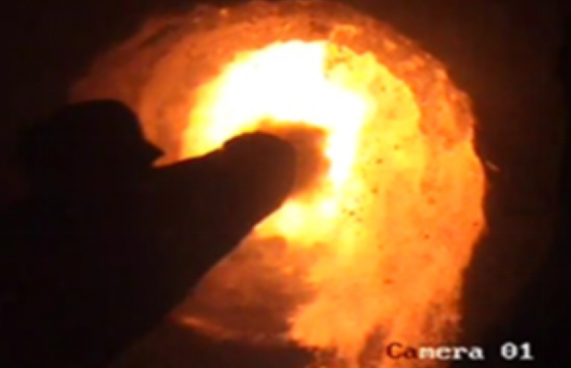

水泥回转窑



产品参数

监测方式	耐高温内窥式
工作温度	Max：2000℃（冷却保护）
视场角	80°、90°、105°、120°（可选）
视场偏转角	45°、60°70°（可选）
图像分辨率	≥1280×960
宽动态	≥120dB
冷却介质	仪用压缩空气，≦40℃，3～8 m3/h
自动保护	探头超温、冷却风停气自保护
电源	AC220V±10%  50Hz
防爆标识	Ex d IIC T6 Gb IP66

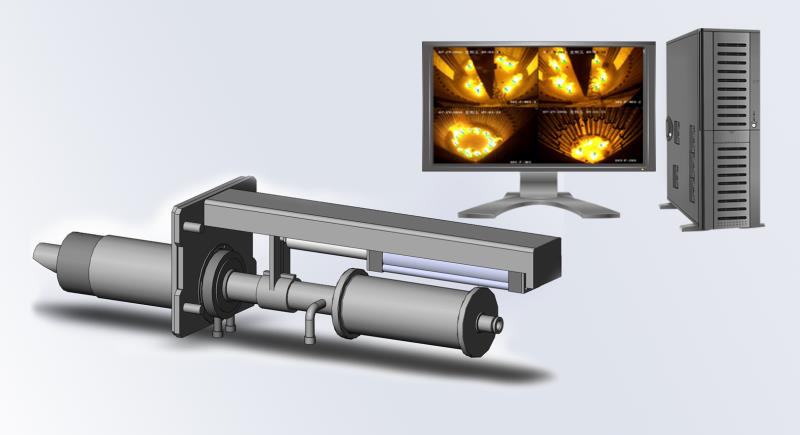

安装示意图

可选配套配件
